Описание контактных групп подключения нагревателей
В зависимости от диаметра ТЭНа, его назначения и условий эксплуатации, наше предприятие может предложить Вам разные варианты исполнения контактной группы.
Контактные группы ТЭНов предназначены для безопасного подключения нагревательных элементов к электрической сети. В зависимости от конструкции используют резьбовые выводы, клеммы, колодки и другие варианты подключения; при выборе учитывают напряжение, мощность, токовую нагрузку и условия эксплуатации. Надежный контакт и качественная изоляция необходимы для предотвращения перегрева соединений и выхода нагревателя из строя.
Типы подключений ТЭНов
Резьбовая шпилька является наиболее широко распространенным исполнением контактной группы для ТЭНов D13 мм (М4, М5), 10 мм (М4), в отдельных случаях 8.5 мм (М4), у которых нет особых требований к подсоединению токоподводящих проводов. Данная контактная группа состоит из шайбы и гайки, крепящих изолятор и двух шайб и гайки для подключения провода.

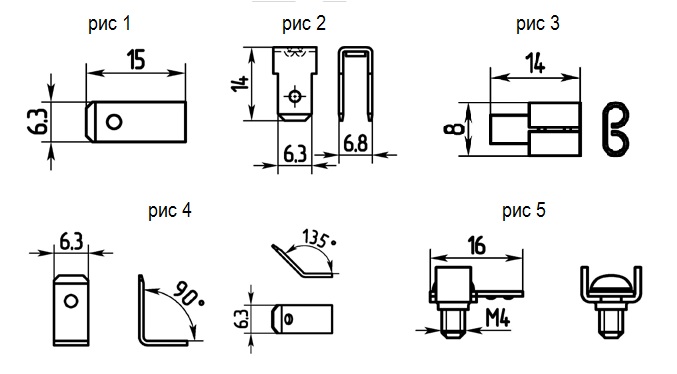

Контакт штыревой плоский (распространенное название ≪фастон-папа≫). Применяется для ТЭНов D 6.3; 6.5; 7.4; 8; 8.5; 10 мм.
Варианты исполнения: прямой (рис. 1); сдвоенный (рис. 2); отогнутый (рис. 4); охватывающий для плоских контактов (рис. 3); с отверстием, скобой и винтом (рис. 5).

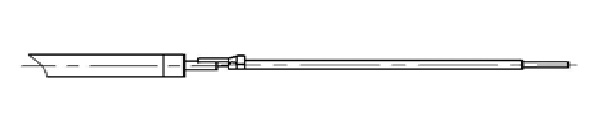

Изолированный провод требуемой длины приваривается к контактному стержню ТЭНа через специальный наконечник из углеродистой или нержавеющей стали. Провод и место соединения со шпилькой может иметь изоляцию с требуемой термостойкостью. Данный вид контактной группы широко распространен в ТЭНах для фасовочного и упаковочного оборудования, в пищевой промышленности.

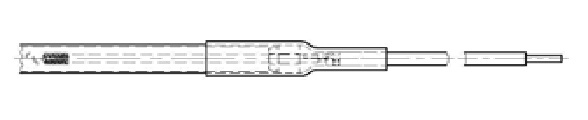

Изолированный провод требуемой длины с герметичным исполнением места соединения провода с контактным стержнем. При этом часть оболочки ТЭНа, место соединения с проводом и часть изоляции провода защищены от атмосферных воздействий термоусаживаемым кембриком с высоким коэффициентом усадки. Данный вид исполнения контактной группы применяется для ТЭНов, эксплуатирующихся в условиях с повышенной влажностью (холодильные витрины, транспортные средства и т.д.).

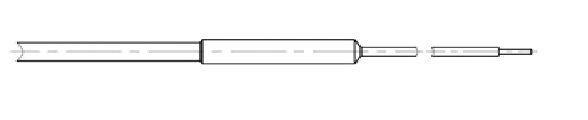

Изолированный провод требуемой длины с вулканизацией защитных резиновых муфт. При этом часть оболочки ТЭНа, место соединения с проводом и часть изоляции провода защищены от влаги с помощью вулканизированной резиновой муфты. Данное исполнение контактной группы применяем для ТЭНов, при эксплуатации которых существует вероятность нахождения выводных частей ТЭНа в снегу, воде, льду (ТЭНы для стрелочных железнодорожных переводов, ТЭНы для промышленного и торгового холодильного оборудования).
Выше представлены варианты самых распространённых контактных групп. По запросу возможно индивидуальное изготовление контактов, не приведенных в списке.
